e键打印 20年手板制作经验
3D打印 > 在线报价 > 加工材料 >3D打印材料：SLA-2（SLA-8000光敏树脂）
SLA-光敏树脂8000
使用工业级SLA3D打印机 SLA-2：光敏树脂8000是SLA设备使用最近两年才推出来的材料，适合用于验证设计尺寸有要求的模型产品，打印出来的产品表面很光滑，精度高，这款材料的强度比SLA-1（光敏树脂14120）要好。产品外观后期可以喷涂各种各样的颜色，但不能耐高温。

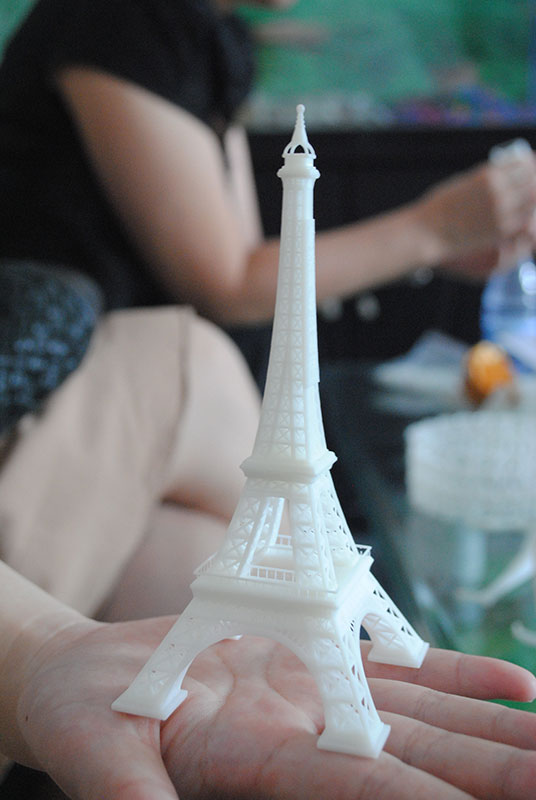

材料及成品实拍图 SLA-2 光敏树脂8000SLA-光敏树脂8000SLA-2 进口光敏树脂8000SLA-光敏树脂8000SLA-2光敏树脂8000SLA-光敏树脂8000
详细参数信息 单件最大打印尺寸1400mm×700mm×500mm
逐层打印每层厚度0.05mm
误差范围±0.05mm(L≤100mm)或±0.05%×L（L＞100mm）
推荐最小细节0.5mm
推荐最小壁厚1mm
强度比14120要高
适合用来验证设计尺寸使用
韧性一般
物性表
热变形温度（0.46 MPa）（ASTM Method D648 ） 46℃
热变形温度（1.8 MPa）（ASTM Method D648 ） 41 ℃
硬度（Shore D）（ASTM Method D2240 ） 79
拉伸强度（ASTM Method D638M） 35 MPa
断裂延展率（ASTM Method D638M） 6 - 9%（考察材料是否适合攻丝、卡扣等韧性要求的重要指标，该材料适合1-3次攻丝）
弹性模量（ASTM Method D638M） 2370 - 2650 MPa
弯曲强度（ASTM Method D790M） 67 MPa
弯曲模量（ASTM Method D790M） 2178 - 2222 MPa
缺口冲击强度（ASTM Method D256A） 23 - 29 J/m（考察材料是否容易摔坏、断裂的重要指标，4mm厚度的该材料产品30cm高度下自然落体不会破裂）
吸水率（ASTM Method D570-98） 0.4%
泊松比（ASTM Method D638M） 0.41
绝缘强度（ASTM Method D149-97A） 17.9 kV/mm
介电常数 60 Hz（ASTM Method D150-98） 3.8
介电常数 1 KHz（ASTM Method D150-98） 3.7
介电常数 1 MHz（ASTM Method D150-98） 3.4
3D打印SLA-2产品案例
SLA--3D打印过程视频

累计已有1935个手板模型采用SLA-2材料进行制作
我也要选用此款材料马上咨询客服了解更多
了解其它材料
Baidu
map
